在宝山区大场镇的上大路上，近日上演了一场不需要开挖路面、不影响交通、不影响周边建筑的稳固就成功实施了地下污水管道铺设的好戏。建设者“祭”出了微型顶管新工艺。这一地下管网铺设之新“利器”，为第一次在上海城市水务领域实现大规模成功运用。

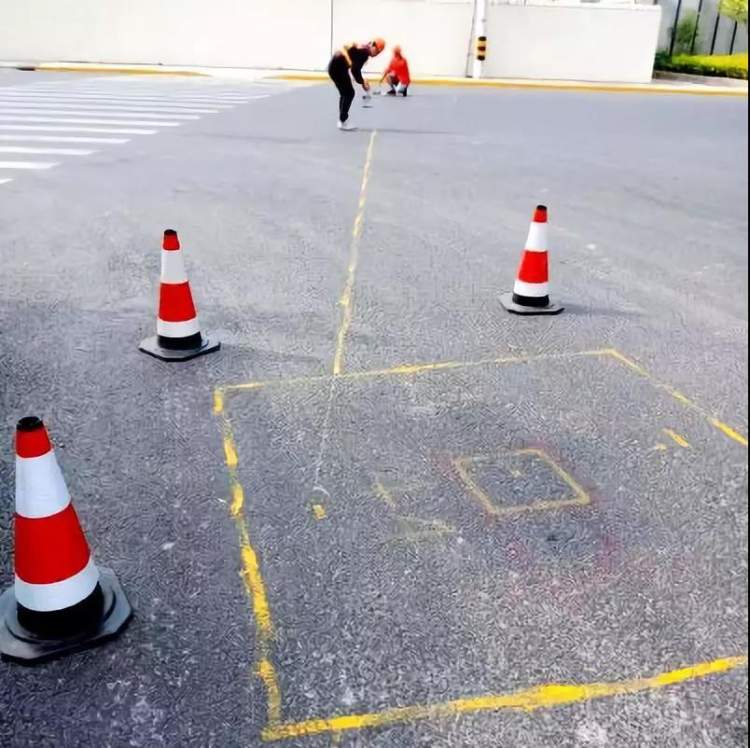

上图为建设者在相关路段进行工作
据施工项目负责人方经理披露，宝山区大场镇污水管网工程，全长3280米，有389米的复杂区域需要穿越多条城区路段与河道，其中真大路段需穿越走马塘河道。由于埋深较深，无法精确定位深度。而部分路段还存在给水、雨水、燃气、超高压电力等多条管线，若采用传统明挖施工法，必须协调多家管线搬迁，不仅耽误工期、费用较大，且会影响附近交叉路口的交通。而这里的车流量很大，一旦马路开膛破肚，势必使交通雪上加霜。
一连串的问题出来了：路口车流量大，开槽埋管影响交通怎么办？重力流排水管道，拖拉管不能实施怎么办？穿越河道，明挖施工行不通怎么办？面对种种难题，建设者决定采用新型微型顶管工艺，成立了科研攻关组，对微型顶管的工作井制作方法、顶管机头、管材等进行了一系列创新研发，使之适合于小口径、短距离的管线项目，并在大场污水管网项目中试用。
上图为微型顶管工艺与其他施工法的比较
此次采取的工艺，使用树脂混凝土管作为主材，具有顶进速度快、对土体扰动小、管道铺设精度高、占地面积少等优点，能够在不影响地面交通、不开挖街道路面、不搬迁大型管线的基础上，有效解决施工困难。
“这次采取的微型顶管工艺与常规工艺比较，其中的工作井占地面积只需4-6平方米，不需要支护，直接用特制专用设备制井，最大深度可达15米，对交通影响很小，相对施工许可手续和配套协调工作，所花费的周折也小。”陈经理还披露，施工开挖起来无需管线搬迁，可快速穿越河道、地铁隧道等，施工周期短——最深15米的工作井，2天就能完成；加上顶管施工，原先需要数周才能完成的工程施工任务，现在整个工期可控制在一周内完成。
此外，建设者采用压密式或螺旋切削式出土，出土极其有限，有时甚至不出土，对原状地层扰动较小，不易沉降变形，对周围的构筑物和管线影响较小，而建设成本也低，省去管线搬迁、路面破碎、支撑、沟槽开挖、出土、回填及路面修复等多项工序。
建设者表示，此次首次研发运用的新型微型顶管工艺在大场镇污水管网工程中取得了良好效果，下阶段将对微型顶管工艺进行进一步研发和创新，使之能够应用于供水工程等其他领域，为上海乃至更多城市高效、低影响建成现代化水务管网系统，提供坚实的技术保障。
来源：周到上海 作者：钟晖
